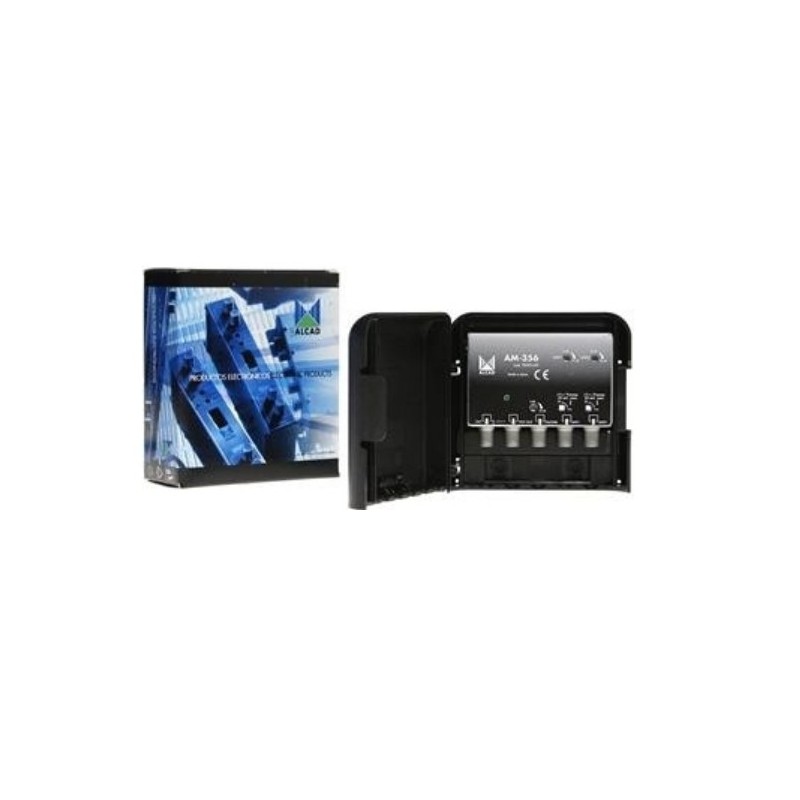

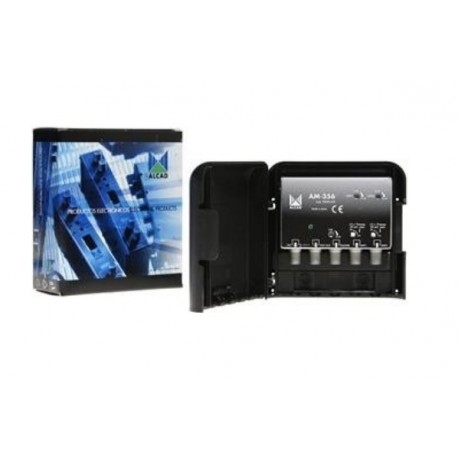

Alcad AM - 356 zesilovač / UHF1 / UHF2 / FM-DAB /

Nová řada zesilovačů AM jsou 1, 2 a 3 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup.

Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač.

Zesilovače vyráběné SMT technologií jsou umístěné v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu.

U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače.

Parametry:

• Počet vstupů/výstupů: 3 / 1
• Vstupy: FM/DAB(88-108, 160-260 MHz) _ UHF1(470-862 MHz) _ UHF2(470-862 MHz)
• Zesílení: 20 dB (FM/DAB), 32 dB (UHF1,2)
• Zvlnění v pásmu: ±1 dB (FM/DAB), ±2 dB (UHF1,2)
• Regulace zesílení: 20 dB (FM/DAB), 16 dB (UHF1,2)
• Šumové číslo: 5 dB (FM/DAB), 5,5 dB (UHF1,2)
• Max. výstupní úroveň: (DIN45004B) 108 dBµV
• Max. výstupní úroveň (IMD3 -66 dB): 105 dBµV
• Max. výstupní úroveň (IMD2 -60 dB): 93 dBµV
• Potlačení mezi vstupy: >30 dB
• Tlumení odrazu na vstupu: >10 dB
• Napájení předzesilovače: 12V/50 mA pro vstup UHF1 a UHF2 (vypínatelný)
• Napájení: +12V / 45 mA (externí zdroj AL-105 nebo AL-205)
• Konektory: F-konektor
• Pracovní teplota: -10°C .....+65°C
• Stupeň krytí: IP 53
• Hmotnost: 0,25 kg
• Rozměr balení: 110 x 125 x 45 mm
